GERADOR DE FUNÇÕES 15 MHZ - SOLDEN – GV-2015 (APENAS 02x DISPONÍVEIS)
Sku: GV-2015
Categoria: Eletro-EletrônicaGerador de Função
Marca: Solden
Quantidade Disponivel: 10 un
de R$ 2.412,00
Por R$ 1.688,40
À Vista Por R$ 1.603,98
Parcele Em Até 10x de R$ 183,08
| 1x | de | R$ 1.688,40 | Sem juros | Total: R$ 1.688,40 |
| 2x | de | R$ 844,20 | Sem juros | Total: R$ 1.688,40 |
| 3x | de | R$ 562,80 | Sem juros | Total: R$ 1.688,40 |
| 4x | de | R$ 438,05 | Com juros | Total: R$ 1.752,19 |
| 5x | de | R$ 353,03 | Com juros | Total: R$ 1.765,13 |
| 6x | de | R$ 296,36 | Com juros | Total: R$ 1.778,14 |
| 7x | de | R$ 255,89 | Com juros | Total: R$ 1.791,21 |
| 8x | de | R$ 225,54 | Com juros | Total: R$ 1.804,35 |
| 9x | de | R$ 201,95 | Com juros | Total: R$ 1.817,54 |
| 10x | de | R$ 183,08 | Com juros | Total: R$ 1.830,80 |
Simule o frete e o prazo de entrega estimados para sua região:

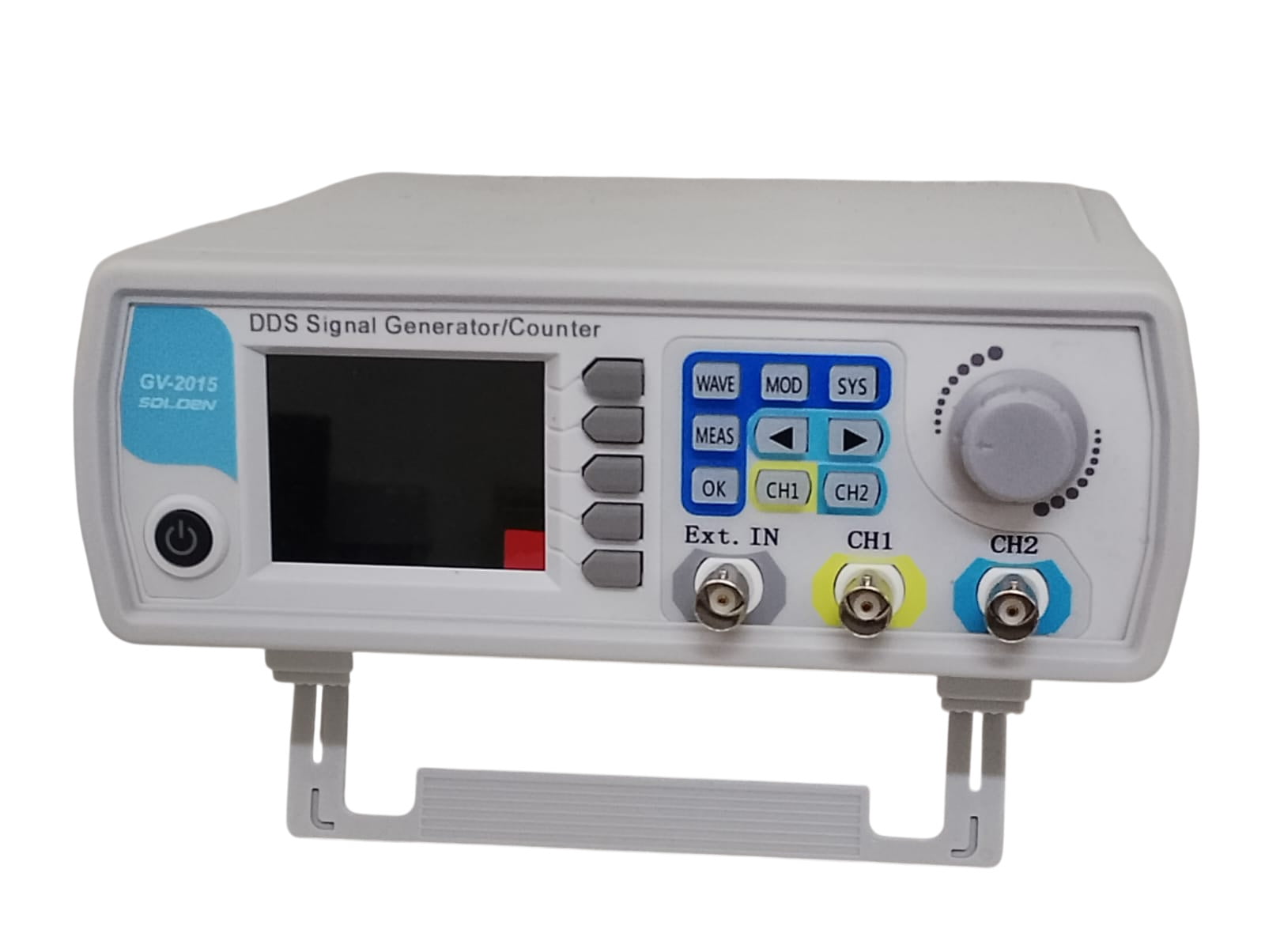

O gerador de funções GV-2015 pode gerar múltiplas formas de onda, como onda senoidal, onda quadrada, onda triangular, onda de pulso e onda arbitrária. A faixa de frequência chega a 15 MHz, com ajuste de ciclo de trabalho, varredura de frequência, frequência do sinal e função de contador, e o sinal de saída, a amplitude e a frequência podem ser exibidos simultaneamente. O gerador de sinais em série possui excelentes características de amplitude e frequência, e o design deste instrumento é requintado e elegante.
| Especificações gerais | |||
| Mostrar | Tipo de exibição | Tela LCD colorida TFT de 2,4 polegadas | |
| Armazenar e carregar | Quantidade | 100 | |
| Posição | 00 a 99 (o parâmetro de localização de memória 00 é carregado por padrão ao ligar o dispositivo) | ||
| Onda arbitrária | Quantidade | De 1 a 60, totalizando 60 grupos (15 grupos por padrão ao ligar). | |

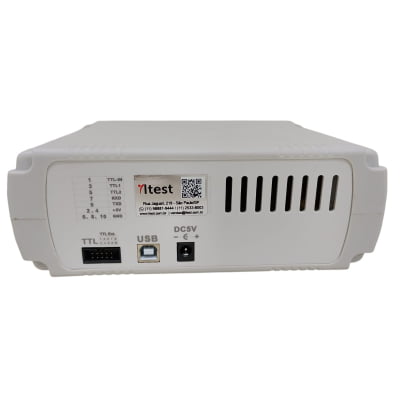

| Interface | Modo de interface | Interface USB para serial | |
| Interface de extensão | Com interface serial em modo de nível TTL para desenvolvimento secundário pelo usuário. | ||
| Comunicado em alta velocidade | Adotar o padrão de 115200 bps | ||
| Protocolo | Utilizando a linha de comando, o protocolo é tornado público. | ||
| Fonte de energia | Faixa de tensão | DC5V±0,5V | |
| Tecnologia de fabricação | Tecnologia de montagem em superfície, circuitos integrados em larga escala, alta confiabilidade, longa vida útil. | ||
| tom de aviso | Os usuários podem ativar ou desativar configurando o programa. | ||
| Características de funcionamento | Todas as operações principais, ajuste contínuo do botão | ||
| Condições ambientais | Temperatura: 0~40 °C Umidade: <80% | ||
| ACESSÓRIOS |
Fonte de alimentação (1 un.) |
||
|
Cabo USB (1 un.) |
|||
| Cabo BNC-Jacaré (2 un.) | |||
|
Cabo BNC-BNC (1 un.) |
|||
| Características de frequência | |
| Faixa de frequência da onda senoidal |
0-15Mhz
|
| Faixa de frequência da onda quadrada | |
| Faixa de frequência da onda triangular | |
| Faixa de frequência da onda de pulso | 0-6Mhz |
| Faixa de frequência de onda digital TTL | |
| Faixa de frequência arbitrária | |
| Faixa de ajuste da largura do pulso | 100 nS ~ 4000 nS |
| tempo de subida da onda quadrada | ÿ25ns |
| Resolução de frequência mínima | 0,01uHz (0,00000001Hz) |
| Precisão de frequência | ±20 ppm |
| Estabilidade de frequência | ±1 ppm/3 horas |
| Características da forma de onda | ||
| Tipo de forma de onda |
Onda senoidal, onda quadrada, pulso (ciclo de trabalho ajustável, ajuste preciso da largura e do período do pulso), onda triangular, onda senoidal parcial, onda CMOS, Nível DC (amplitude DC ajustável por meio do offset), meia onda, onda completa, onda em escada positiva, onda anti-escada, onda de ruído, subida exponencial, descida exponencial, onda multissônica, pulso simplético e pulso de Lorenz, além de 60 formas de onda arbitrárias. |
|
| comprimento de onda | 2048 pontos | |
| taxa de amostragem da forma de onda | 266MSa/s | |
| resolução vertical da forma de onda | 14 bits | |
| Onda senoidal | Supressão Harmônica |
ÿ45dBc (<1MHz); ÿ40dBc (1MHz~20MHz) |
| distorção harmônica total | <0,8% (20Hz~20kHz,0dBm) | |
| Onda quadrada e onda de pulso | Ultrapassagem | ÿ5% |
| Onda de pulso | Faixa de ajuste do ciclo de trabalho | 0,1%~99,9% |
| Onda senoidal parcial | Faixa de ajuste do ciclo de trabalho | 0,1%~99,9% |
| Onda dente de serra | Linearidade | ÿ98% (0,01Hz~10kHz) |
| Características de saída | ||
| Faixa de amplitude da onda senoidal | Frequência ÿ 10MHz | 10 MHz ÿ Frequência ÿ 15MHz |
| 2mVpp~20Vpp | 2mVpp~10Vpp | |
| Onda quadrada ÿfaixa de amplitude da onda triangular | Frequência ÿ 10MHz | 10 MHz ÿ Frequência ÿ 15 MHz |
| 2mVpp~20Vpp | 2mVpp~5Vpp | |
| Resolução de amplitude | 1mV | |
| Estabilidade de amplitude | ±0,5%/5 horas | |
| Aplanamento da amplitude | ±5% (<10MHz); ±10% (>10MHz) | |
| Saída de forma de onda | |
| Impedância de saída | 50ÿ±10% (típico) |
| Proteção | Todas as saídas de sinal podem funcionar dentro de 60 quando a carga está em curto-circuito |
| Deslocamento CC | |||
| Faixa de ajuste de deslocamento | Amplitude de saída > 2V | 0,2 V < Amplitude de saída ÿ 2 V | 0 < Amplitude de saída ÿ 0,2 V |
| -9,99V~9,99V | -2,5V~2,5V | -0,25V~0,25V | |
| Resolução de deslocamento | 0,01V | ||
| Características de fase | |
| Faixa de ajuste de fase | 0~359,9º |
| Resolução de fase | 0,1º |
| Saída TTL/CMOS | |
| Nível baixo | <0,3V |
| Alto nível | 1V~10V |
| Tempo de subida/descida do nível | ÿ20ns |
| Função de medição externa | ||
| Função do medidor de frequência | Faixa de medição de frequência | 1Hz~100MHz |
| Precisão da medição | Ajuste contínuo do tempo de disparo de 0,01s a 10s | |
| Função contador | intervalo de contagem | 0-4294967295 |
| Método de acoplamento | Métodos de acoplamento CC e CA | |
| Método de contagem | Manualmente | |
| faixa de tensão do sinal de entrada | 2Vpp~20Vpp | |
| Medição da largura do pulso | Resolução de 0,01 µs, máximo mensurável de 20 segundos. | |
| Medição de período | Resolução de 0,01 µs, máximo mensurável de 20 segundos. | |
| Função de varredura | |
| Canal de varredura | CH1 ou CH2 |
| Tipo de varredura | Varredura linear, varredura logarítmica |
| Tempo de varredura | 0,1s~999,9s |
| Intervalo de configuração | Qualquer configuração entre a frequência máxima de saída do modelo correspondente, do ponto inicial (0,01 Hz) ao ponto final. |
| Direção da varredura | Para frente, para trás e viagem de ida e volta |
| Função de explosão | |
| Número de pulsos | 1-1048575 |
| Modo Burst | Disparo manual, disparo CH2, disparo externo (CA), disparo externo (CC) |
