GERADOR DE FUNÇÕES 30MHZ, ONDA ARBITRÁRIA

Descrição do Produto

O MFG-4230 é um Gerador de Função Arbitrária que oferece diversas funções de configuração de canal, permitindo a exibição e edição de ambos os canais, além de ligar e desligar a saída do canal conforme necessário. É capaz de gerar diferentes formas de onda, como senoidal, quadrada, rampa, pulso, ruído e arbitrária, com opções para definir frequência, amplitude, offset, nível alto e baixo, fase e outros parâmetros. A funcionalidade de geração de onda arbitrária e a capacidade de armazenar configurações facilitam seu uso em diversos cenários.

Informações do Produto

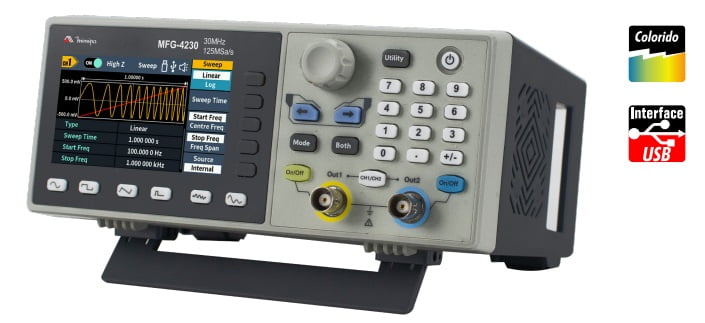

GERADOR DE FUNÇÃO ARBITRÁRIA 30MHZ – MINIPA - MFG-4230

CARACTERÍSTICAS

Display: LCD Colorido de 3,6” (480x272), 65.536 cores, 16bits, TFT;
Formas de Onda: Senoidal, Quadrada, Rampa, Pulso, Ruído e Arbitrária (+160 tipos);
Frequência Máxima de Saída: 30MHz;
Canais de Saída: 2;
Taxa de Amostragem: 125 MSa/s;
Resolução Vertical: 14 bits;
Modulação: AM, DSB-AM, FM, PM, PWM, ASK, PSK, FSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, Varredura e Explosão;
Contador de Frequência: 100mHz ~ 200MHz;
Temperatura: - Operação: 0°C a 40°C; - Armazenamento: -20 a 60°C
Umidade Relativa: <35°C ?90% U. R. 35° a 40°C ? 60% U. R.;
Altitude: - Operação: 3000m; - Armazenamento: 12000m;
Interface: USB Host e Device;
Proteção: F250V, F1AL;
Alimentação: 100~240VAC, 50/60Hz, CAT II;
Consumo de Energia: <15W
Dimensões: 92(A) x 200(L) x 145(P)mm;
Peso: Aprox. 0,8kg;
Garantia: A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.

FREQUÊNCIA
Senoidal	1 µHz ~ 30 MHz
Quadrada	1 µHz ~ 1 MHz
Pulso	1 µHz ~ 1 MHz
Rampa	1 µHz ~ 1 MHz
Ruído (-3 dB)	20 MHz BW (AWGN)
Arbitrária	1 µHz ~ 10 MHz
Resolução de Frequência	1 µHz ou 7 dígitos significativos
Estabilidade de Frequência	±30 ppm a 0 ± 40°C
Taxa de Envelhecimento da Frequência	±30 ppm por ano

AMPLITUDE
Amplitude de Saída	2 mVpp ~ 20 Vpp (?10 MHz) HighZ
	2 mVpp ~ 10 Vpp (?30 MHz) HighZ
	1 mVpp ~ 10 Vpp (?10 MHz) 50?
	1 mVpp ~ 5 Vpp (?30 MHz) 50?
Precisão da Amplitude	±(1% da configuração + 1 mVpp) (Senoidal típica de 1 kHz, offset de 0 V)
Resolução da Amplitude	1 mVpp ou 4 dígitos
Faixa de Offset DC (AC+DC)	±(10 Vpk - Amplitude Vpp/2) HighZ (?10 MHz)
	±(5 Vpk - Amplitude Vpp/2) HighZ (?30 MHz)
	±(5 Vpk - Amplitude Vpp/2) 50? (?10 MHz)
	±(2,5 Vpk - Amplitude Vpp/2) 50? (?30 MHz)
	Offset > 2,5 Vpp, amplitude ? 10 mV (HighZ) Offset > 1,25 Vpp, amplitude ? 5 mV (50?)
Precisão do Offset DC	DC ±(1% da configuração + 1 mV + Amplitude Vpp * 0,5%)
Resolução do Offset	1 mVpp ou 4 dígitos
Impedância de Saída	50? (Típico)

CARACTERÍSTICA DO SINAL
Resolução
Planicidade da Largura de Banda (relativo de 1 kHz, 1 Vpp)	?10 MHz: ±0,3 dB ?30 MHz: ±0,5 dB
Distorção Harmônica	Típica (0 dBm)
	DC a 1 MHz: <-65 dBc
	1 MHz a 30 MHz: <-60 dBc
Distorção Harmônica Total	<0,2%, 10 Hz a 20 kHz, 1 Vpp
Distorção Não Harmônica	Típica (0 dBm)
	?10 MHz: <-70 dBc
	>10 MHz: <-70 dBc + 6 dB/intervalo sonoro
Ruído de Fase	Típica (0 dBm, desvio de 10 kHz)
Ruído de Fase	10 MHz: ?-110 dBc/Hz
Quadrada
Tempo de Subida/Descida	<20 ns
Jitter (rms), típico (1 Vpp, 50?)	200 ps + 30 ppm
Overshoot	<5%
Rampa
Linearidade	<1% do pico de saída (típico 1 kHz, 1 Vpp, simetria 50%)
Simetria	0% a 100%
Pulso
Período	67 ns a 1 ms
Largura de Pulso	?24 ns
Tempo de Subida/Descida	?15 ns
Overshoot	<5%
Jitter (rms), típico (1 Vpp, 50?)	200 ps + 30 ppm
Ruído
Tipos	Ruído branco gaussiano
Largura de Banda (-3 dB)	20 MHz
Onda Arbitrária
Largura de Banda	10 MHz
Comprimento da Forma de Onda	2 a 100 K pontos
Taxa de Amostragem	125 MSa/s
Precisão da Amplitude	14 bits
PSK
Portadora	Onda senoidal, quadrada, rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Onda quadrada de 50%
Frequência de modulação interna	2 mHz a 1 MHz
Frequência	2 mHz a 1 MHz
Desvio de Fase	0° a 360°
FSK
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Onda quadrada de 50%
Taxa FSK	2 mHz a 1 MHz
Frequência de salto FSK	2 mHz ? offset ? frequência máxima da portadora correspondente
3FSK
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno
Forma de onda de modulação interna	Onda quadrada de 50%
Taxa FSK	2 mHz a 1 MHzV
4FSK
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno
Forma de onda de modulação interna	Onda quadrada de 50%
Taxa FSK	2 mHz a 1 MHz
BPSK
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno
Forma de onda de modulação interna	Onda quadrada de 50%
Taxa BPSK	2 mHz a 1 MHz
Desvio de Fase	0° a 360°
Fonte de Dados	01patt, 10patt, PN15, PN21
QPSK
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno
Frequência QPSK	2 mHz a 1 MHz
OSK
Portadora	Onda senoidal
Fonte do sinal modulado	Interno
Forma de onda de modulação interna	Onda quadrada de 50%
Frequência OSK	2 mHz a 100 kHz
Tempo de Oscilação	8 ns a 250 s
SUM
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Frequência de modulação de amplitude interna	2 mHz a 100 kHz
Profundidade	0% a 100%

CARACTERÍSTICA DA MODULAÇÃO
Tipos de Modulação	AM, DSB-AM, FM, PM, PWM, ASK, PSK, FSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM.
AM
Portadora	Onda senoidal, quadrada, rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Senoidal, quadrada, rampa, ruído
Frequência de modulação de amplitude interna	2 mHz a 100 kHz
Profundidade	0% a 100%
DSB-AM
Portadora	Onda senoidal, quadrada, rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Senoidal, quadrada, rampa
Frequência de modulação de amplitude interna	2 mHz a 100 kHz
Profundidade	0% a 100%
FM
Portadora	Onda senoidal, quadrada, rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Senoidal, quadrada, rampa, ruído
Desvio de frequência	1 ?Hz ? desvio < frequência da portadora
PM
Portadora	Onda senoidal, quadrada, rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Senoidal, quadrada, rampa, ruído
Frequência de modulação de fase interna	2 mHz a 100 kHz
Desvio de fase	0° a 180°
PMW
Portadora	Onda de pulso
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Senoidal, quadrada, rampa, ruído
Frequência de modulação de fase interna	2 mHz a 1 MHz
Offset	0% a ciclo de trabalho do pulso portador
ASK
Portadora	Onda senoidal, quadrada, rampa, onda arbitrária (exceto DC)
Fonte do sinal modulado	Interno ou externo
Forma de onda de modulação interna	Onda quadrada de 50%
Amplitude de modulação interna	0 mVpp ? amplitude < amplitude portado-ra
Frequência ASK	2 mHz a 1 MHz

VARREDURA (SWEEP)
Portadora	Onda senoidal, onda quadrada, onda rampa, onda arbitrária (exceto DC
Frequência inicial mínima/máxima	1 µHz (mínima) / frequência máxima da portadora correspondente
Frequência de término mínima/ máxima	1 µHz (mínima) / frequência máxima da portadora correspondente
Tipos	Linear, logarítmica
Tempo de Sweep	1 ms a 500 s ±0,1%
Fonte do Trigger	Interno, externo, manual

EXPLOSÃO (BURST)
Forma de Onda	Onda senoidal, onda quadrada, onda rampa, onda de pulso e onda arbitrária (exceto DC)
Tipos	N-ciclo, Gated
Fonte do Trigger N-ciclo	Interno, externo, manual
Frequência da Portadora	1 µHz ? Offset ? Frequência máxima da portadora correspondente/2
Ciclo do Trigger N-ciclo	67 ns ~ 1 ms (Min= Ciclos * Período)
Periodicidade	1 ~ 60000 (Max= Período de Explosão / Período) / infinito
Fonte Gated	Trigger externo

CARACTERÍSTICAS DE ENTRADA E SAÍDA
Interface de Comunicação	USB Host, USB Device
Entrada de Modulação Externa
Faixa de Frequência de Entrada	DC-20 kHz
Faixa de Nível de Entrada	±1 V escala total
Impedância de Entrada	10 k? (típico)
Entrada de Trigger Externo
Nível	Compatível com TTL
Inclinação	Ascendente ou descendente (selecionável)
Largura de Pulso	>100 ns
Saída de Sincronização
Nível	Compatível com TTL
Frequência Máxima	1 MHz

CONTADOR (COUNTER)
Função de Medição	Frequência, período
Faixa de Frequência	Canal único: 100 mHz - 200 MHz
Resolução de Frequência	6 dígitos
Resistência de Entrada	1 M?

SOFTWARE

Requisitos Mínimos:

Disco Rígido com 600MB ou mais de espaço livre

Windows XP/7/8/10/11

ACESSÓRIOS

Cabo de Alimentação (1 un.)
Cabo USB (1 un.)
Cabo BNC-Jacaré (1 un.)
Cabo BNC-BNC (1 un.)

Dimensões e Peso
Garantia
Acessórios Inclusos

92(A) x 200(L) x 145(P)mm - Peso: Aprox. 0,8kg;

12 meses

Cabo de Alimentação (1 un.); Cabo USB (1 un.); Cabo BNC-Jacaré (1 un.); Cabo BNC-BNC (1 un.)
