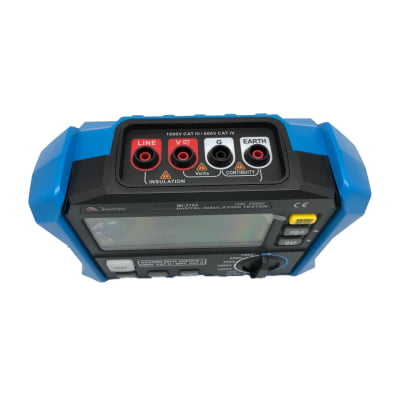

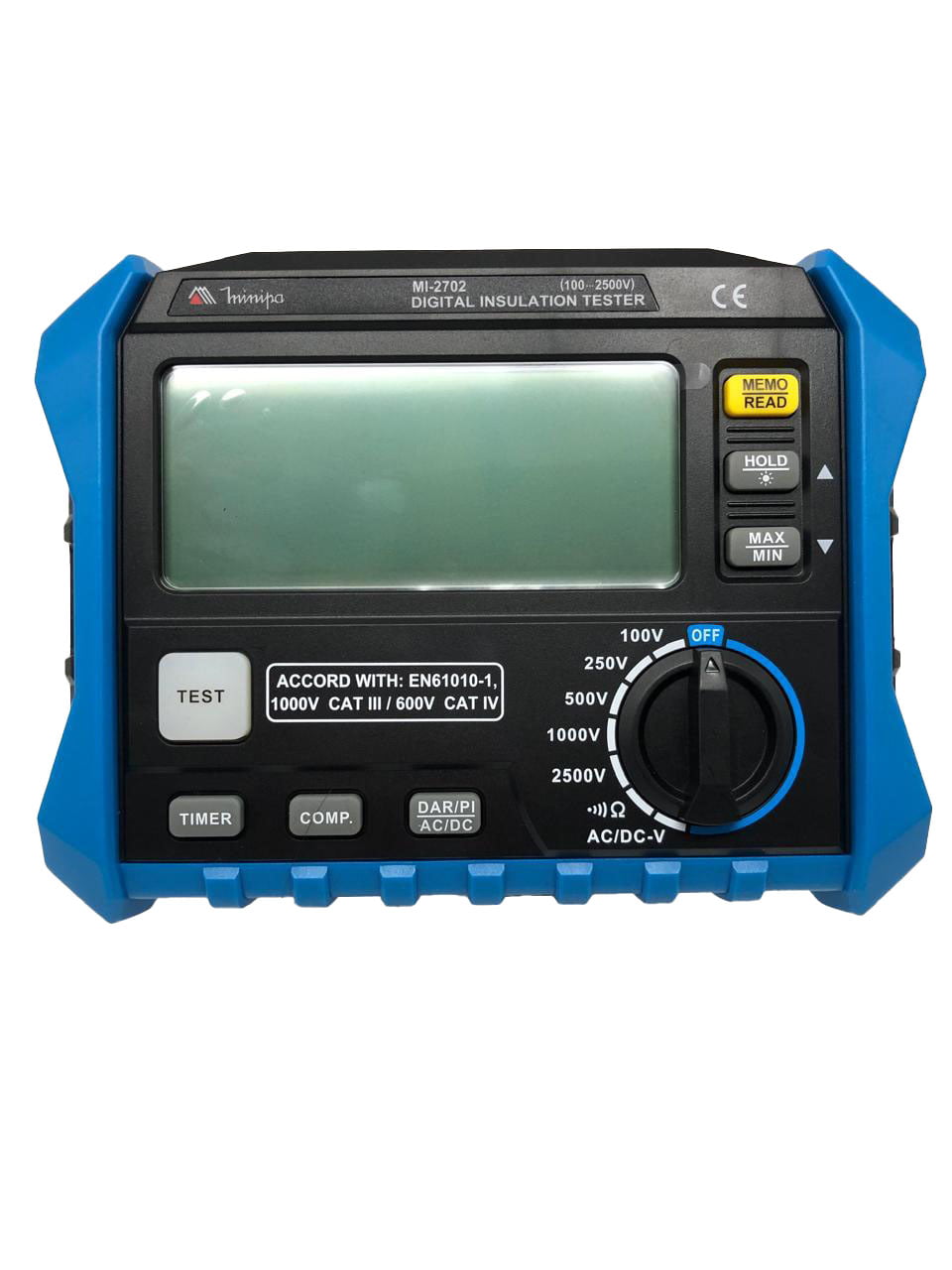

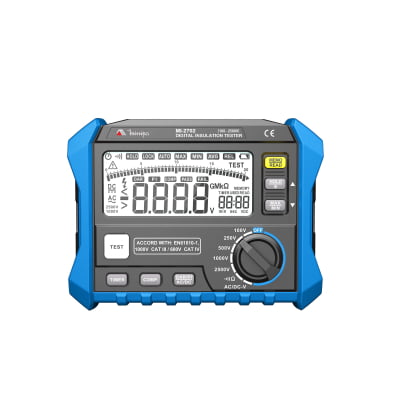

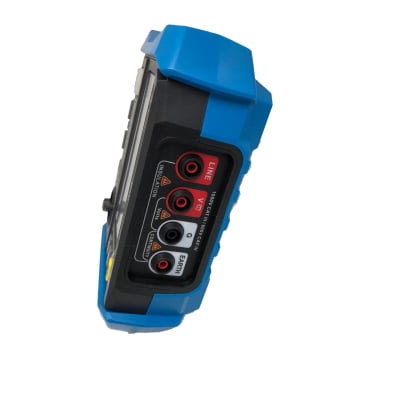

O megômetro digital modelo MI-2702 é um instrumento usado para teste de isolação e funções como medidas de tensão AC e DC. É adequado para testar a resistência de isolação de transformadores, motores elétricos, cabos, interruptores, aparelhos e outros tipos de equipamentos elétricos onde faz-se necessária a aplicação de uma tensão de até 2,5kV. O MI-2702 é ideal para realizar testes, manutenções e reparos.
Este instrumento está de acordo com a norma IEC61010-1, Categoria III 1000V / CAT IV 600V de Sobretensão. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.
CARACTERÍSTICAS
- Display: LCD com 3 1/2 Dígitos;
- Barra Gráfica: 40 Segmentos;
- Indicação de Sobrefaixa: “OL” ou “- OL” é exibido no display;
- Indicação de Bateria Fraca: é exibido no display “Low battery”;
- Desligamento Automático: Aproximadamente 15 minutos;
- Ambiente de Operação: 0°C ~ 40ºC;
- Ambiente de Armazenamento: -10°C a 60°C; • Umidade Relativa: 40% ~ 75%;
- Altitude de Operação: 2000m - 1000V CAT III / 3000m - 1000V CAT II;
- Precisão da tensão de teste de resistência de isolação: ±10%;
- Carga capacitiva máxima para testes de isolação: 1 µF;
- Corrente de Teste de Isolação (Curto circuitado): 3mA nominal;
- Luz de Fundo • Memória: 99 registros;
- Alimentação: 8 x 1,5V do tipo “AA”;
- Segurança: De acordo com a IEC61010-1, categoria de sobretensão CAT III 1000V/CAT IV 600V;
- Uso Interno;
- Grau de Poluição: 2;
- Dimensões: 65(A) x 180(L) x 140(P)mm;
- Peso: Aprox. 600 g;
- Garantia: A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.
TENSÃO DC
- Faixas:1000V;
- Precisão: ±(1,0% + 5D);
- Resolução:1V.
TENSÃO AC
- Faixas:750V;
- Precisão: ±(1,0% + 5D);
- Resolução:1V;
- Faixa de frequência: 40~400 Hz (Onda Senoidal)
TESTE DE CONTINUIDADE
- Faixa: 200?;
- Precisão: ±(1,0% + 5D);
- Resolução: 0,1?.
- Nota: Se a resistência for inferior a aproximadamente 50?, o alarme sonoro será ativado.
|
RESISTÊNCIA DE ISOLAÇÃO |
|||
| Tensão de Teste | Faixa | Resolução | Precisão |
| 100V | 3M? ~20,00M? | 0,01M? | ± (3%+5D) |
| 20,0M?;~200,0M? | 0,1M? | ||
| 0,200G?~1,000G? | 0,001G? | ||
| 250V | 3M?~20,00M? | 0,01M? | |
| 20,0M?~200,0M? | 0,1M? | ||
| 0,200G?~2,000G? | 0,001G? | ||
| 500V | 3M?~20,00M? | 0,01M?; | |
| 20,0M?~200,0M? | 0,1M? | ||
| 0,200G?~2,000G? | 0,001G? | ||
| 2,00G?~20,00G? | 0,01G? | ||
| 1000V | 3M?~20,00M? | 0,01M? | |
| 20,0M?~200,0M? | 0,1M? | ||
| 0,200G?~2,000G? | 0,001G? | ||
| 2,00G?~20,00G? | 0,01G? | ||
| 20,0G?~100,0G? | 0,1G? | ± (5%+5D) | |
| 2500V | 3M?~20,00M? | 0,01M? | ± (3%+5D) |
| 20,0M?~200,0M? | 0,1M? | ||
| 0,200G?~2,000G? | 0,001G? | ||
| 2,00G?~20,00G? | 0,01G? | ||
| 20,0G?~200,0G? | 0,1G? | ± (8%+5D | |
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C se não especificado de outra forma e umidade relativa entre 40~75%. Ciclo de calibração recomendado de 1 ano.
