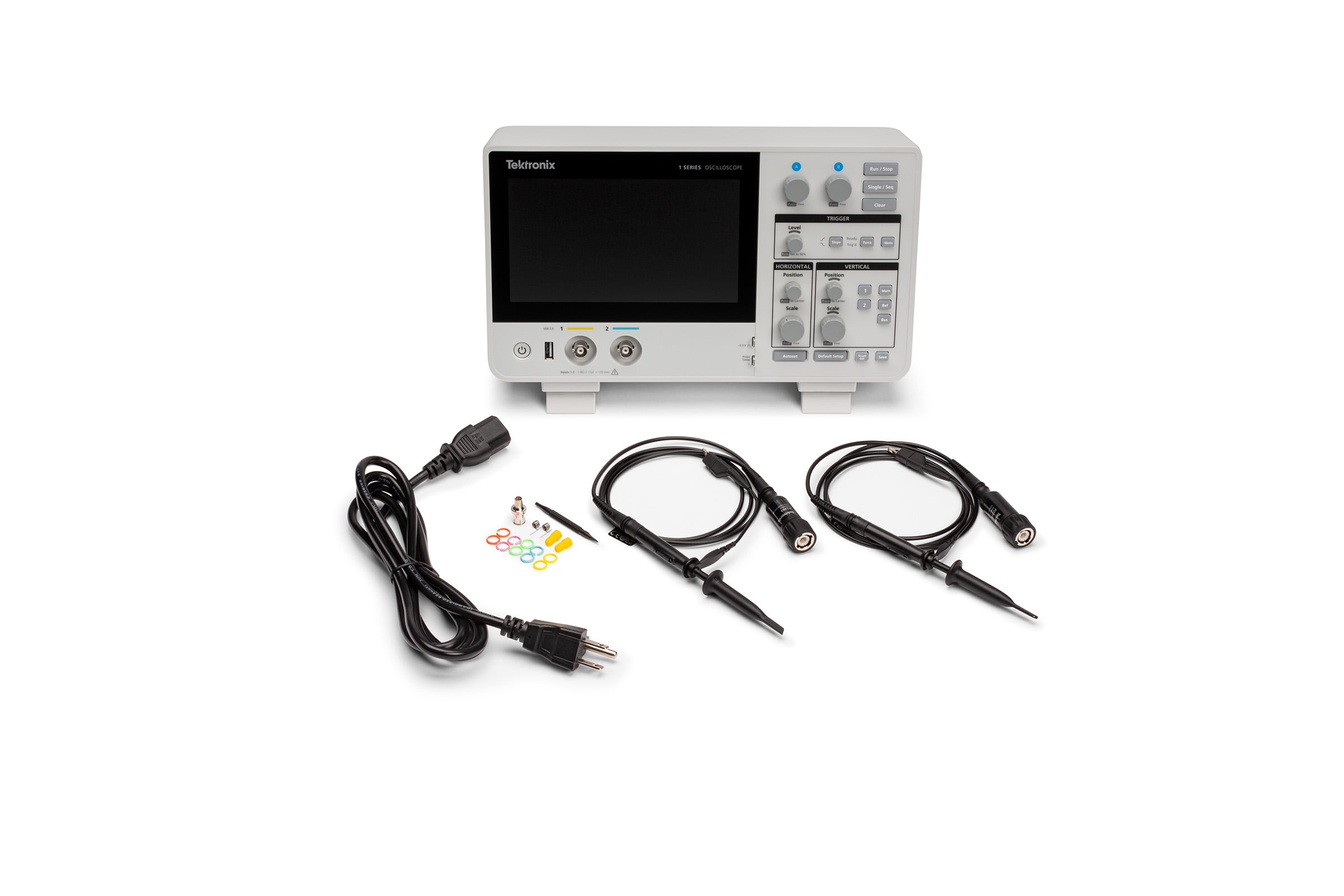

Osciloscópio 50MHz 2 canais, 1,25GS/s TEKTRONIX – DPO1052
Sku: DPO1052
Categoria: Eletro-EletrônicaOsciloscópio
Marca: Tektronix
Quantidade Disponivel: 10 un
Osciloscópio digital: 12 bits, 50 MHz, 2 canais analógicos, 1,25 GS/s, 10 M amostras/canal, decodificação de protocolo I2C, SPI, UART
Tela sensível ao toque fácil de usar com painel frontal simplificado. O DPO da Série 1 oferece a mesma interface dos osciloscópios Tektronix de gama superior, adaptada para caber na tela sensível ao toque menor.
O painel frontal simplificado mantém os botões e controles essenciais com LEDs codificados por cores, permitindo acesso rápido e ajuste fácil das configurações mais utilizadas do instrumento.
A combinação de um painel frontal simplificado com uma interface de toque intuitiva facilita a descoberta e o início da utilização do instrumento por qualquer novo engenheiro.
Trabalhe de forma mais inteligente com a interface de usuário intuitiva.
A interface do usuário do DPO Série 1 foi projetada para operação por toque. Todas as informações principais são apresentadas como uma série de ícones com indicações visuais. Acesse imediatamente as configurações do instrumento ou as tarefas de gerenciamento de formas de onda com um único toque. Um mouse USB também é compatível e pode ser usado como um terceiro método de interação com o instrumento.
Osciloscópio 50MHz 2 canais, 1,25GS/s TEKTRONIX – DPO1052
CARACTERISTICAS
Canais de entrada analógica 2 entradas
Largura de banda 50 MHz
Taxa de amostragem:
- 1,25 GS/s meio canais
- 625 MS/s em todos os canais
Taxa de captura de forma de onda: Até 200k wfm/s
Duração do recorde: 10 milhões de pontos por canal
Resolução vertical: ADC de 12 bits
Tipos de gatilho padrão: Borda, largura de pulso, pulso curto, tempo limite, lógica, tempo de setup e hold e tempo de subida/descida.
Análise padrão
- Cursores: Forma de onda, barras V, barras H e barras V&H
- Medidas: 24
- Gráficos: XY, máscara limite
- Matemática: Aritmética básica de formas de onda, FFT e editor de equações avançado
- Disparo serial, decodificação e análise: I 2C, SPI e UART (RS-232/422/485)
Recursos adicionais:
- Voltímetro digital de 4 dígitos
- Contador de frequência de 7 dígitos
Display
- Tela colorida de 7 polegadas
- Tela sensível ao toque capacitiva
- Resolução WSVGA 1024x600
Conectividade
- Dispositivo USB 2.0 (uma porta)
- Host USB 2.0 (uma porta)
- LAN (Ethernet 10/100 Base-T)
Controle remoto
- Visualize e controle o osciloscópio remotamente através de uma conexão de rede com o eScope.
- Suporte VESA
- Interface VESA de 100 mm x 100 mm
Segurança
- Fechadura Kensington (Em conformidade com a EUCRA)
Sondas padrão
- Uma sonda de tensão P2101 de 100 MHz, 1X/10X por canal
Ferramentas colaborativas (opcional)
- TekScope: Realiza análises básicas offline, como decodificação de protocolo, medições automatizadas, etc., em dados salvos.
| Modos do sistema de aquisição | |
| Amostra | Valores de amostra adquiridos |
| Alta resolução | Aplica um filtro de largura de banda exclusivo para cada taxa de amostragem, que mantém a largura de banda máxima possível para essa taxa de amostragem, evitando o aliasing e removendo o ruído dos amplificadores do osciloscópio e do ADC acima da largura de banda utilizável para a taxa de amostragem selecionada |
| Média |
Média de uma série de formas de onda adquiridas, até um máximo de 10.240 aquisições. |
| Medições de forma de onda | |
| Cursores | Forma de onda, barras V, barras H e barras V&H |
| Medições automáticas | 24, podendo ser exibidos até 21 como indicadores de medição individuais ou agrupados em uma tabela de resultados de medição. |
| Medições de amplitude | Amplitude, máximo, mínimo, pico a pico, sobressinal positivo, sobressinal negativo, média, RMS, RMS CA, topo, base e área. |
| Medições de tempo | Período, Frequência, Tempo de subida, Tempo de descida, Largura positiva, Largura negativa, Ciclo de trabalho positivo, Ciclo de trabalho negativo, Largura do pulso, Tempo de preparação, Tempo de retenção |
| Estatísticas de medição | Média, desvio padrão, máximo, mínimo e população |
| Níveis de referência | Os níveis de referência definidos pelo usuário para medições automáticas podem ser especificados em porcentagem ou em unidades. Os níveis de referência podem ser definidos como globais para todas as medições, por canal de origem ou por sinal. |
| Portões | A tela ou os cursores especificam a região de aquisição na qual as medições serão realizadas |
| matemática de forma de onda | |
| Número de formas de onda matemáticas | Até 4 |
| Aritmética | Adicionar, subtrair, multiplicar e dividir. |
| Funções matemáticas | Integrar, derivar, logaritmo na base 10, logaritmo natural (log e), raiz quadrada, exponencial e absoluto |
| Relacional | Resultado booleano da comparação >, <, ÿ, ÿ, = e ÿ |
| Lógica | AND, OR, NAND, NOR, XOR e EQV |
| FFT | Magnitude e fase espectrais, e espectros reais e imaginários |
| unidades FFT |
Magnitude: linear e logarítmica (dBm) Fase: graus, radianos e atraso de grupo |
| funções de janela FFT | Hanning, retangular, Hamming, Blackman-Harris, |
- Pontas de Prova P2101 de 100MHz 1x/10x (1 par).
- Cabo de Alimentação (1 peça).
- Manual do Usuário.
- Certificado de calibração original de fábrica
GARANTIA: 12 MESES
